低压电工接线操作

------------

A1版的电表考试时不要接线（暂时）

线路排故时，万用表请用蜂鸣档

B1接线版，第3题三相电动机接触器联锁开反转电路接线，暂不考

----------------

*实操考试操作步骤：

1、先断电（从下向上）断电顺序:  断路器 ------》漏电开关 ------》 刀路开关

2、开始接线操作和排故操作：

1）排故操作时，注意测量区和排故区。根据排故操作区上8个故障点，到测量区足一排查，找出故障点并在排故操作区插上连接线（总共2个故障点）。

2）接线操作时，接好题目指示灯亮的题目。

3、送电（从上向下

送电顺序：刀路开关 ------》 漏电开关 ------》断路器；

4、通电后检测验证

    检测：日光灯的每个开关都要验证一下；电机的正转、反转、停止按钮都要验证一下。

5、验证确认好，点击交卷按钮

    两个项目检测没有问题后，保持通电状态，点击交卷按钮！

6、工位复位，离开考场

切断漏电开关 和闸刀，拔下连接线，合闸合漏电开关 ，万用表归零，整理好连接线放在操作台，离开考场。

提示：刀路开关推上时，要推到最上端，否则没有电；

      排故操作时，排故区和测量区不能弄错，线应接在排故区中！

动手操作考核-A板

考核内容：排除故障（三相电动机）；线路安装（照明电路）。

排故说明：此排故线路会随机产生2个故障点，请用测量测通过各元器件的连接点，查出电路中的故障点。

1.在排故操作区，将找到的故障点所对应起点终点编号用连接线连接起来即为排故。

2.若元器件存在故障，请在元器件故障区找到对应的元器件符号，用连接线将该符号下方的两个子连接起来即为排故。

* 操作前必须先断电（断电顺序从下向上断电；送电顺序从上向下通电）

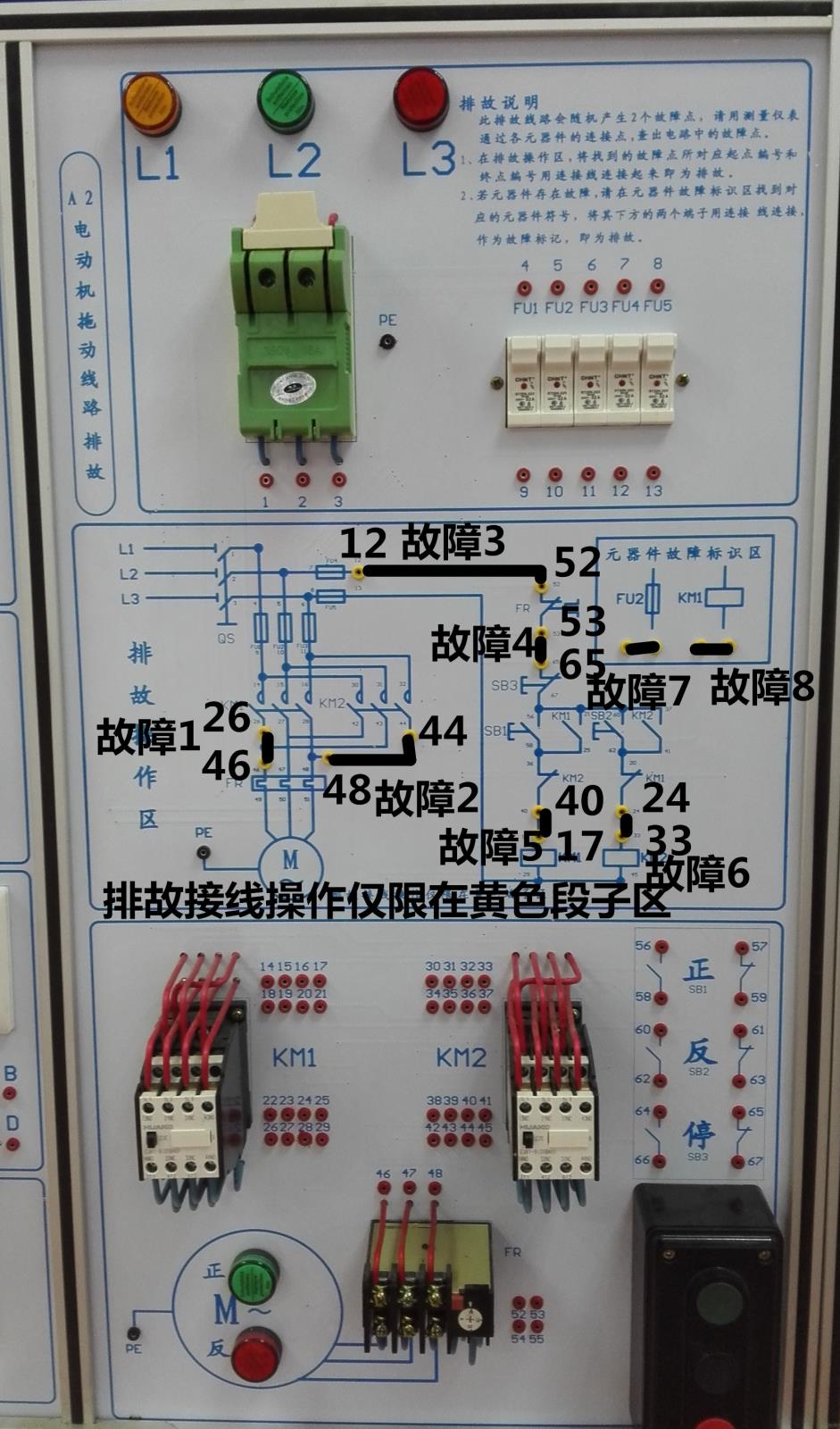

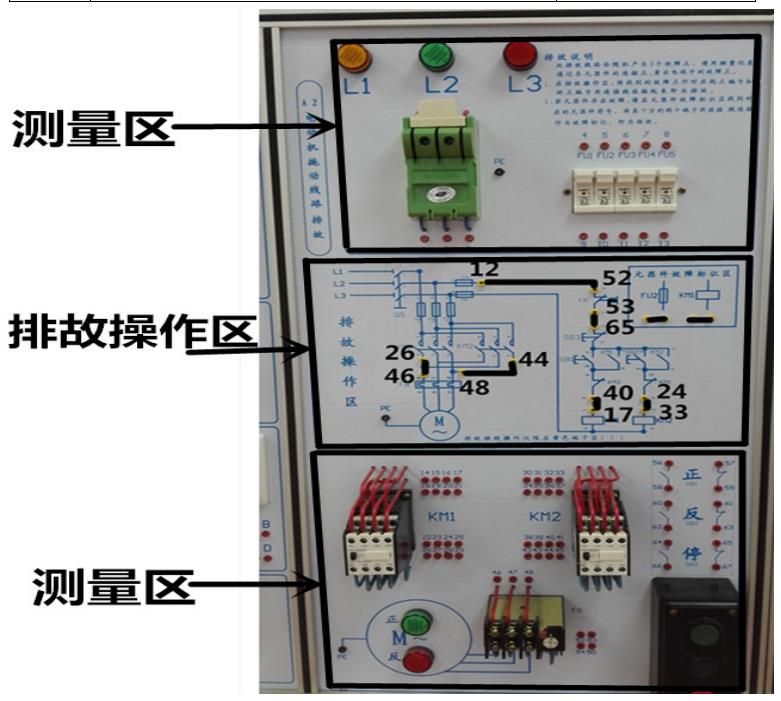

如图1，从图中“排故操作区”可以看到八个故障点，如下

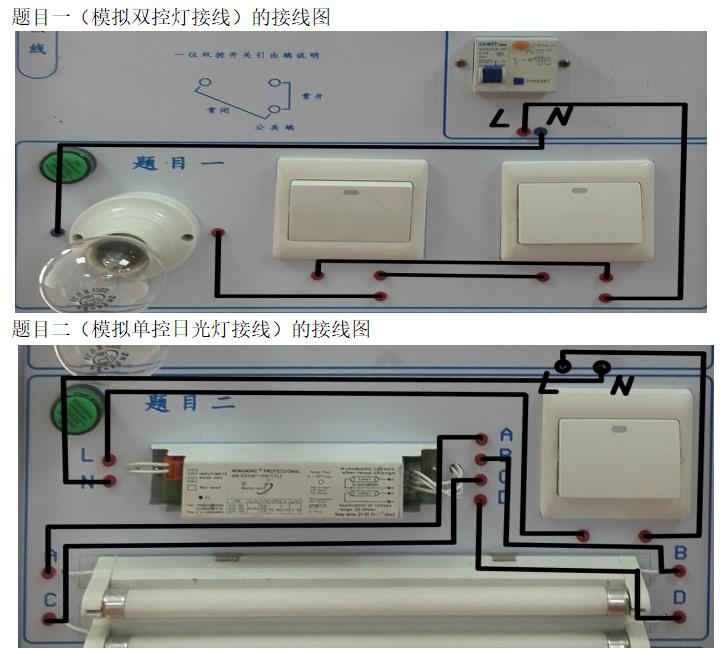

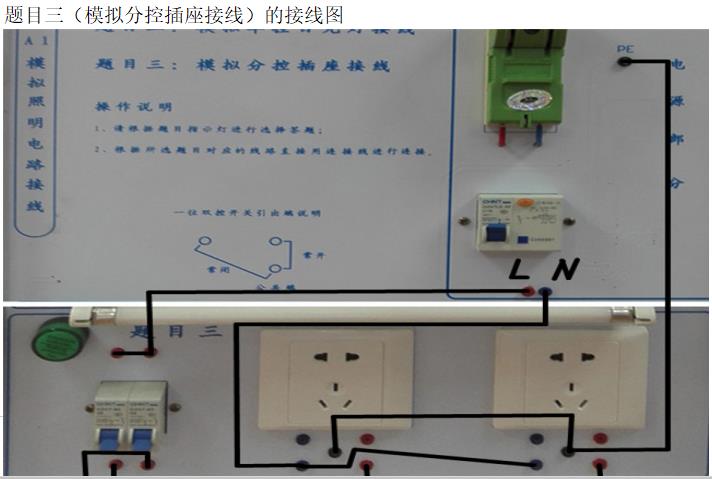

线路安装（照明电路安装）：考试三选一，以题目指示灯为准。

动手操作考核-B板

考核内容：故障排除（照明电路）；线路安装（三相电动机）

排故说明：此排故线路会随机产生2个故障点，请用测量测通过各元器件的连接点，查出电路中的故障点。

1.在排故操作区，将找到的故障点所对应起点终点编号用连接线连接起来即为排故。

若元器件存在故障，请在元器件故障区找到对应的元器件符号，用连接线将该符号下方的两个子连接起来即为排故。

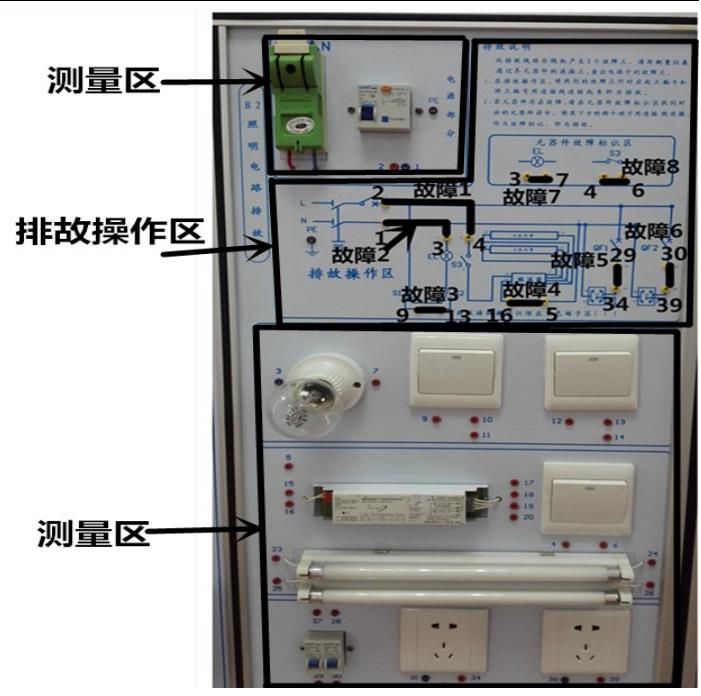

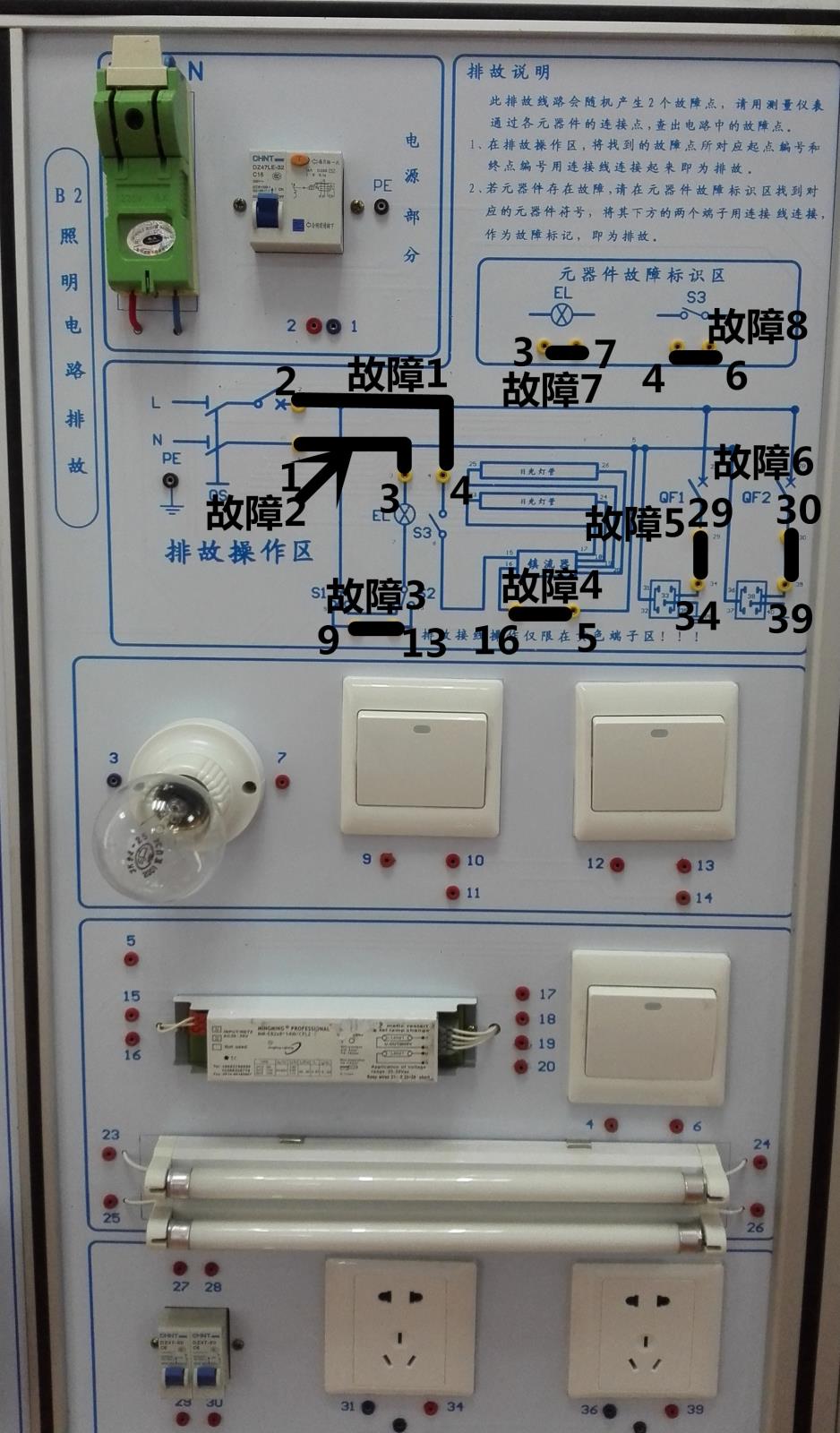

如图2，从图中“排故操作区”可以看到八个故障点，如下

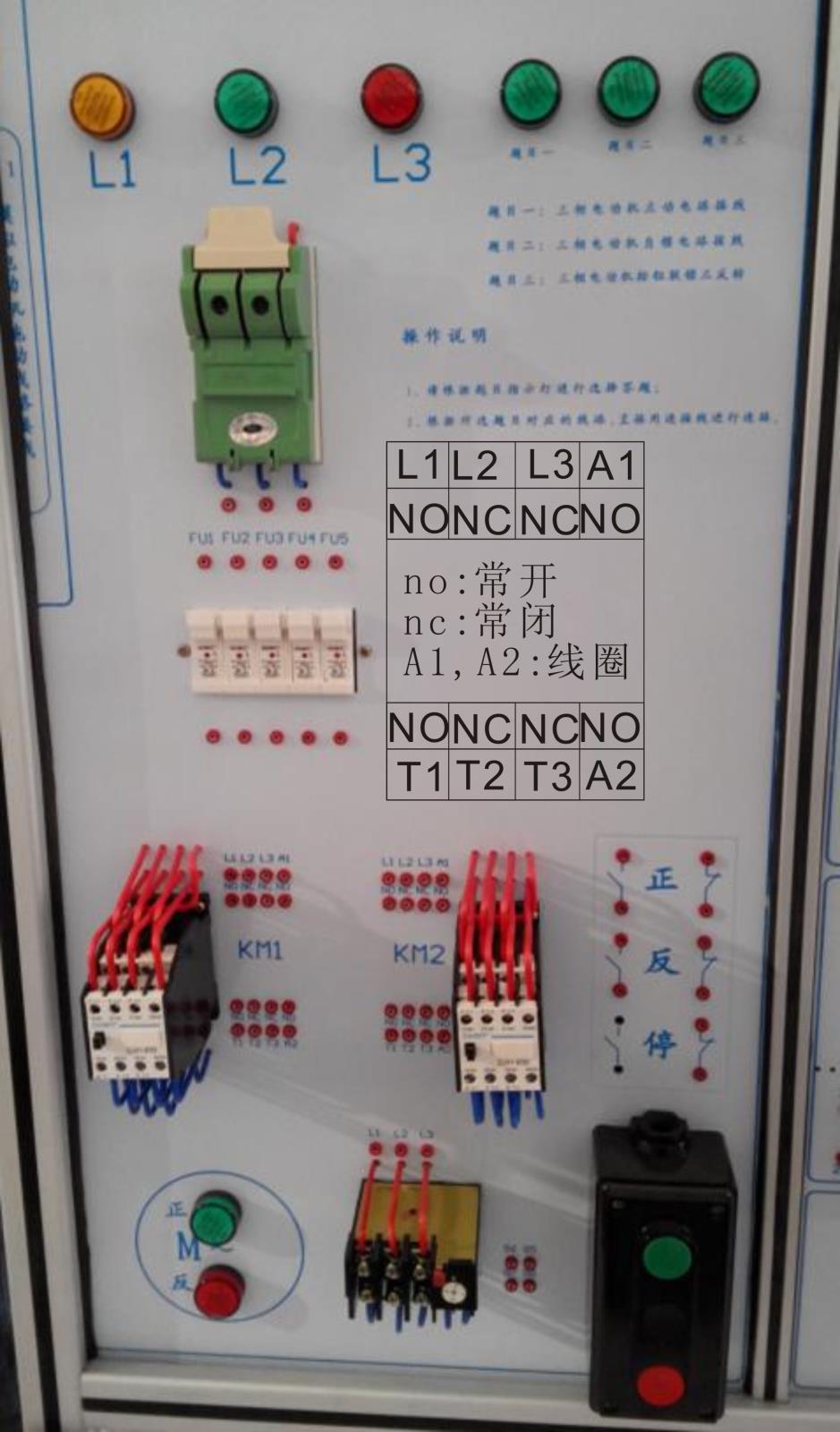

线路安装（三相电动机）

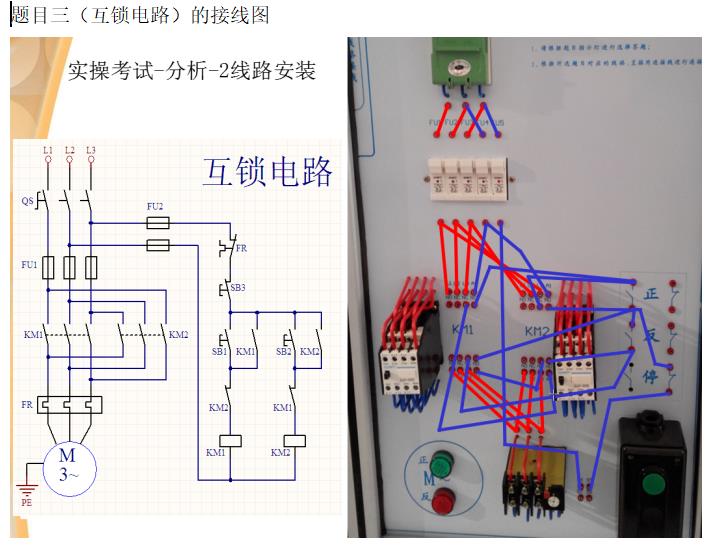

共有三个题目：考试三选一，以题目指示灯为准。

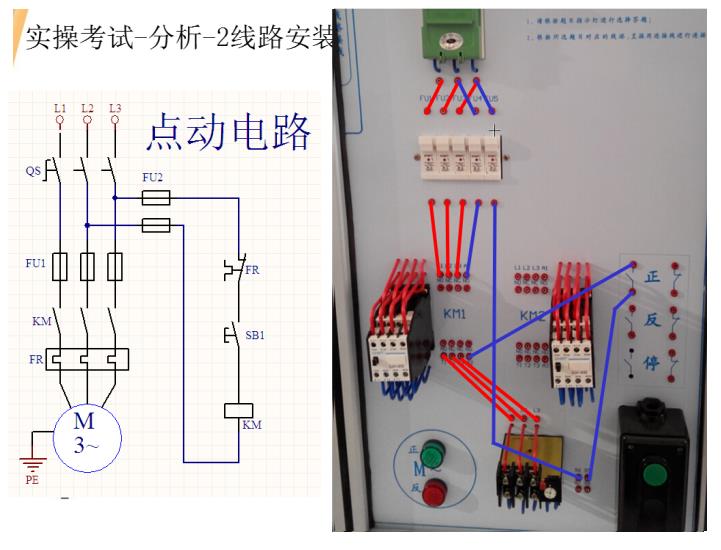

题目一（点动电路）的接线图
