高压电工操作步骤

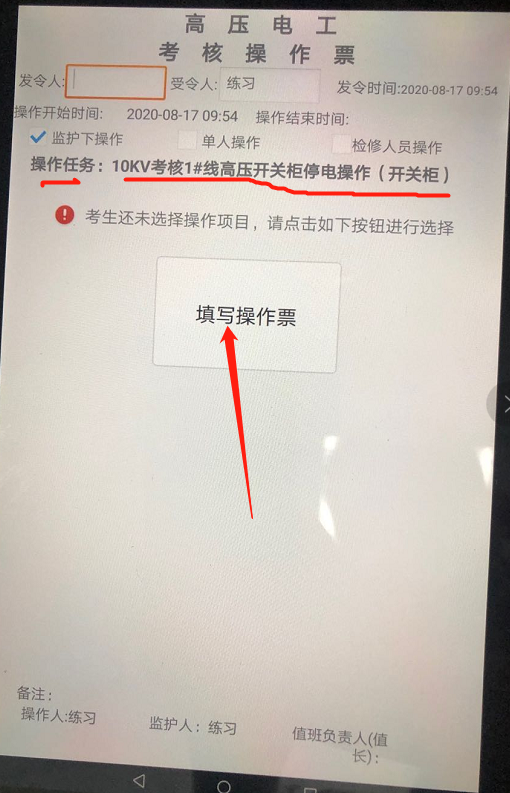

1、IPAD上，出现操作任务：10KV考核1#线高压开关柜停电操作（开关柜）时

点击“ 填写操作票”

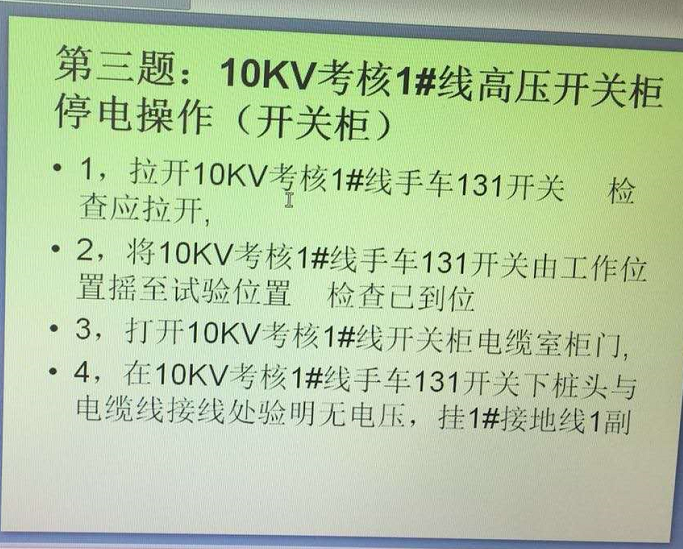

2、选择操作项目（请严格按照顺序来选择）

注意这4步操作项目的顺序

3、具体考试操作界面

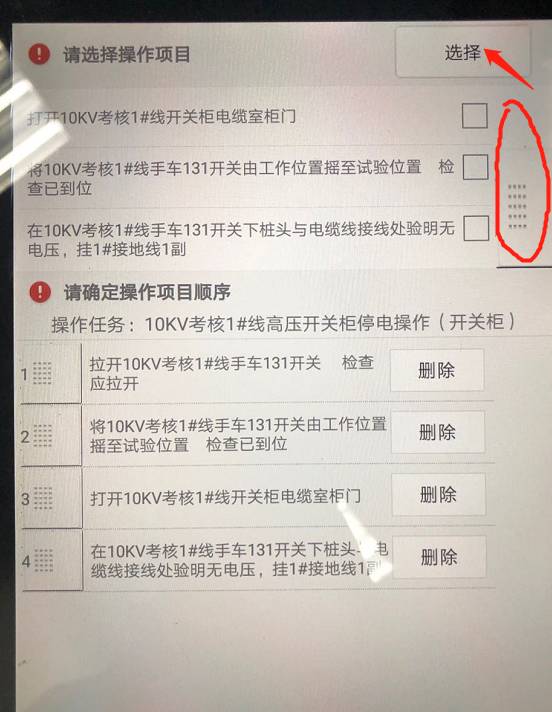

找到要选择的操作项目，点击“选择”

4、选择好4步操作项目，并核对准确后，（选好后，一定要核对顺序，因为顺序会乱，顺序如果不对需要拖动左边序号数字重新调整。）

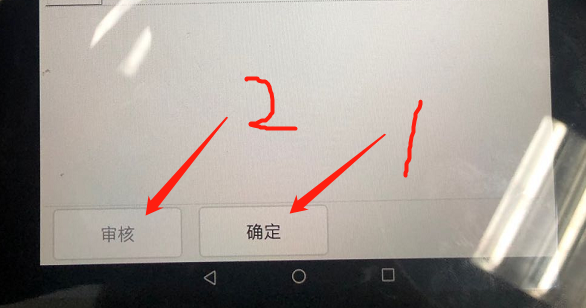

请点IPAD下方的“确定”，后点“审核”

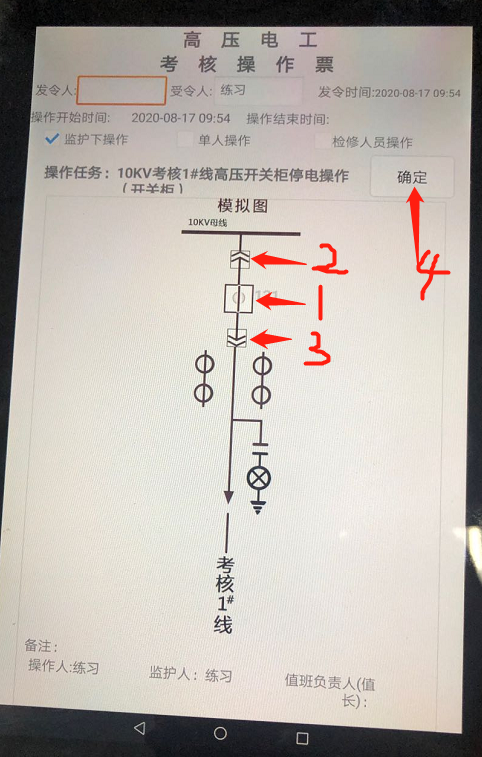

5、出现模拟图

点，中，上，下，再点“确定”

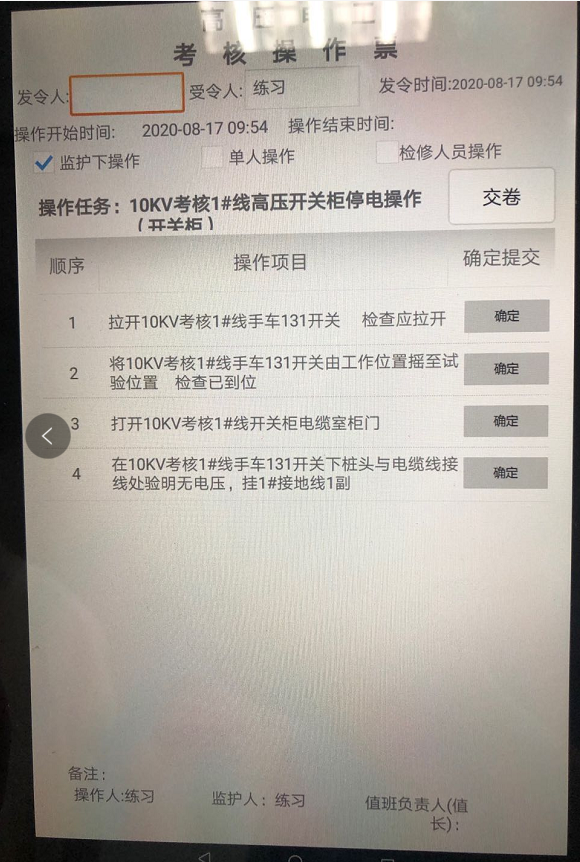

5、再出现操作项目，顺序

6、走到柜前开始按操作顺序操作

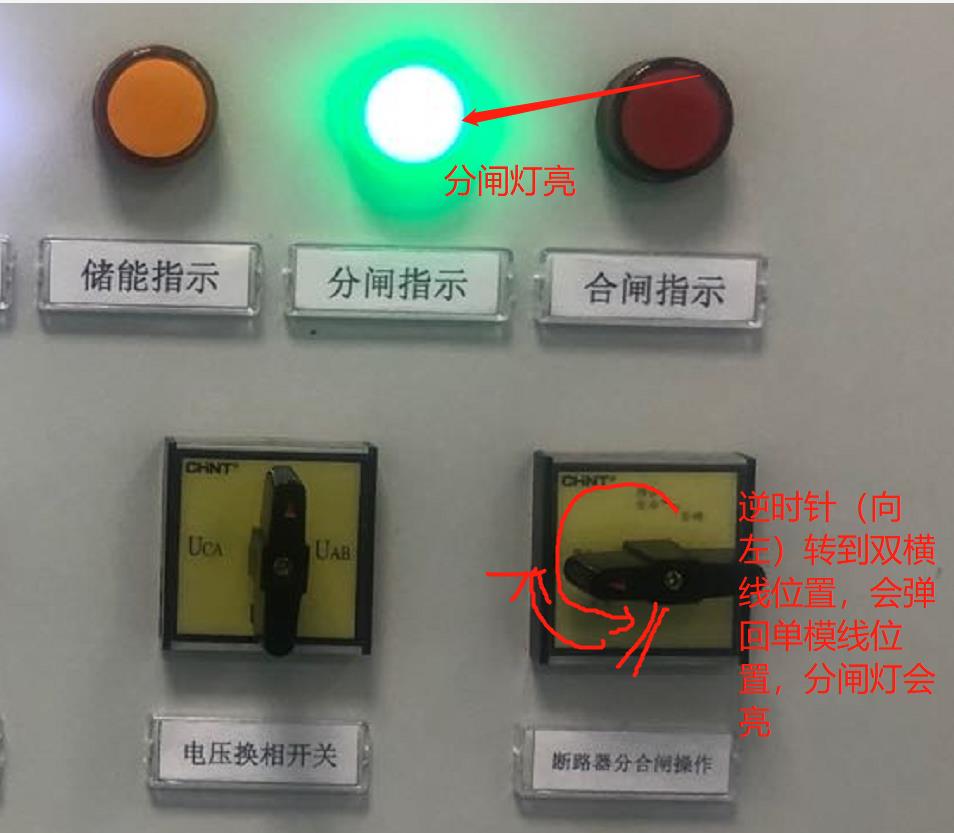

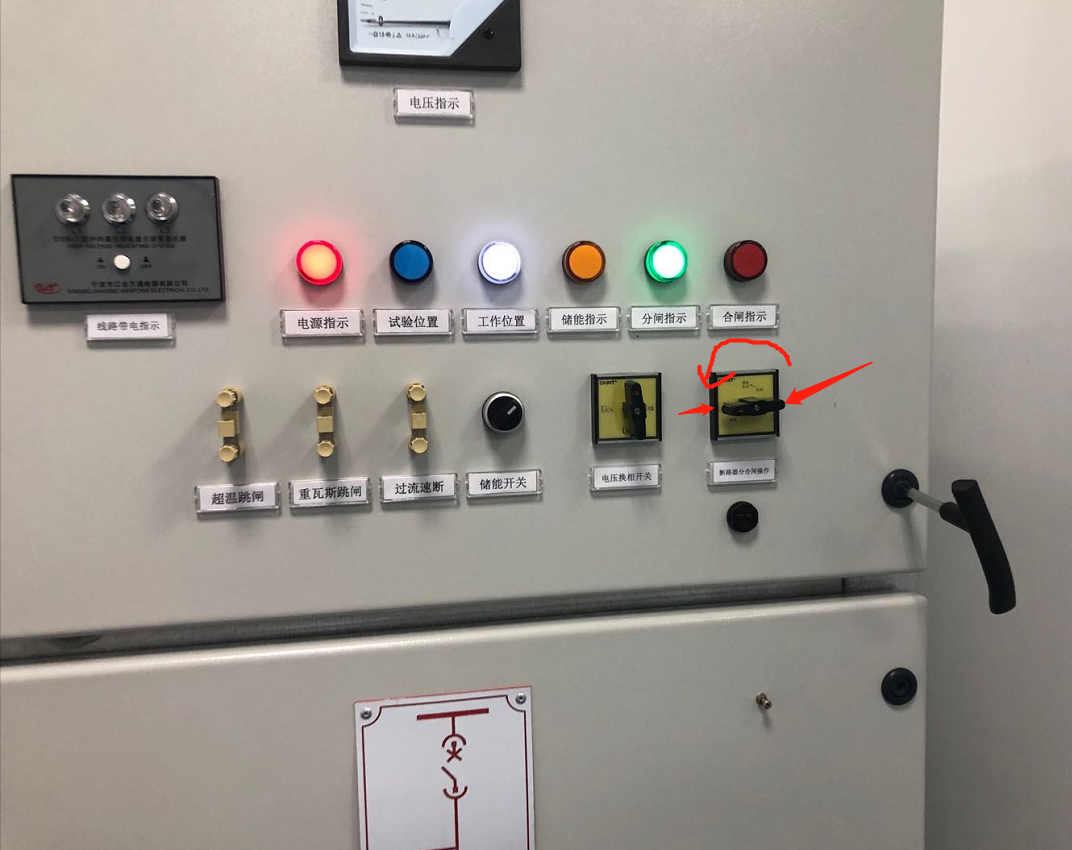

6-1分合闸操作后，IPAD上点“确定”【1、拉开10KV考核1#线手车131开关  检查应拉开】

6-2

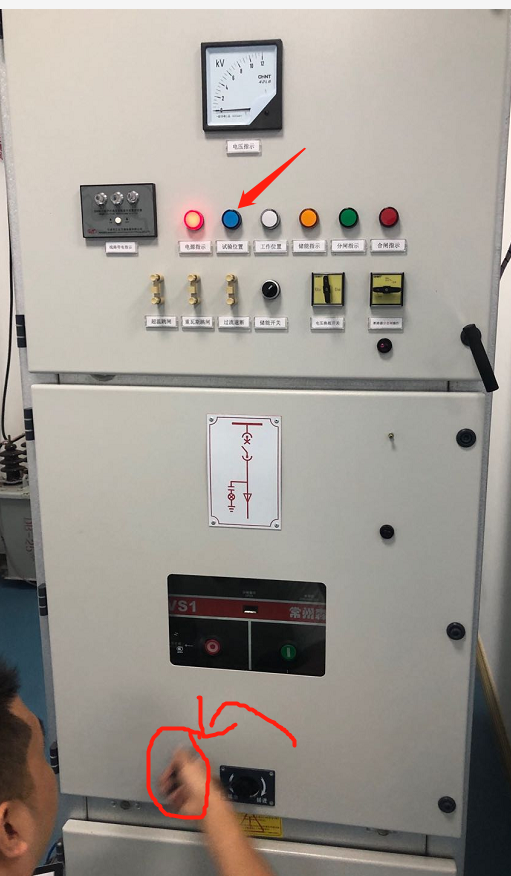

摇到试验位置，后IPAD点“确定”【2、将10KV1#线手车131开关由工作位置摇至试验位置 检查已到位】

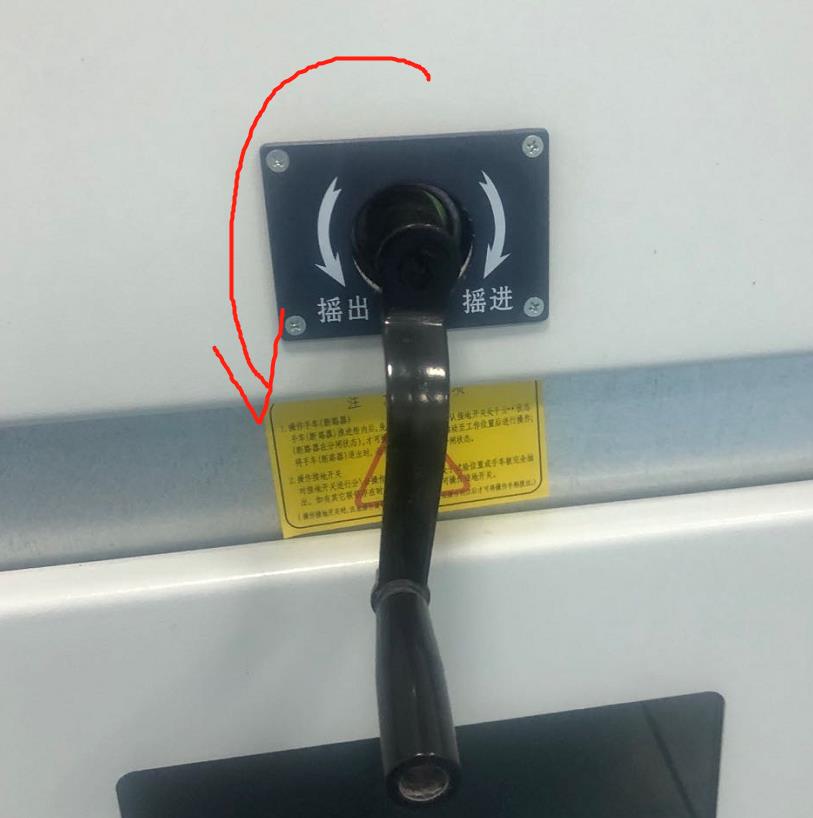

逆时针（向左）摇出

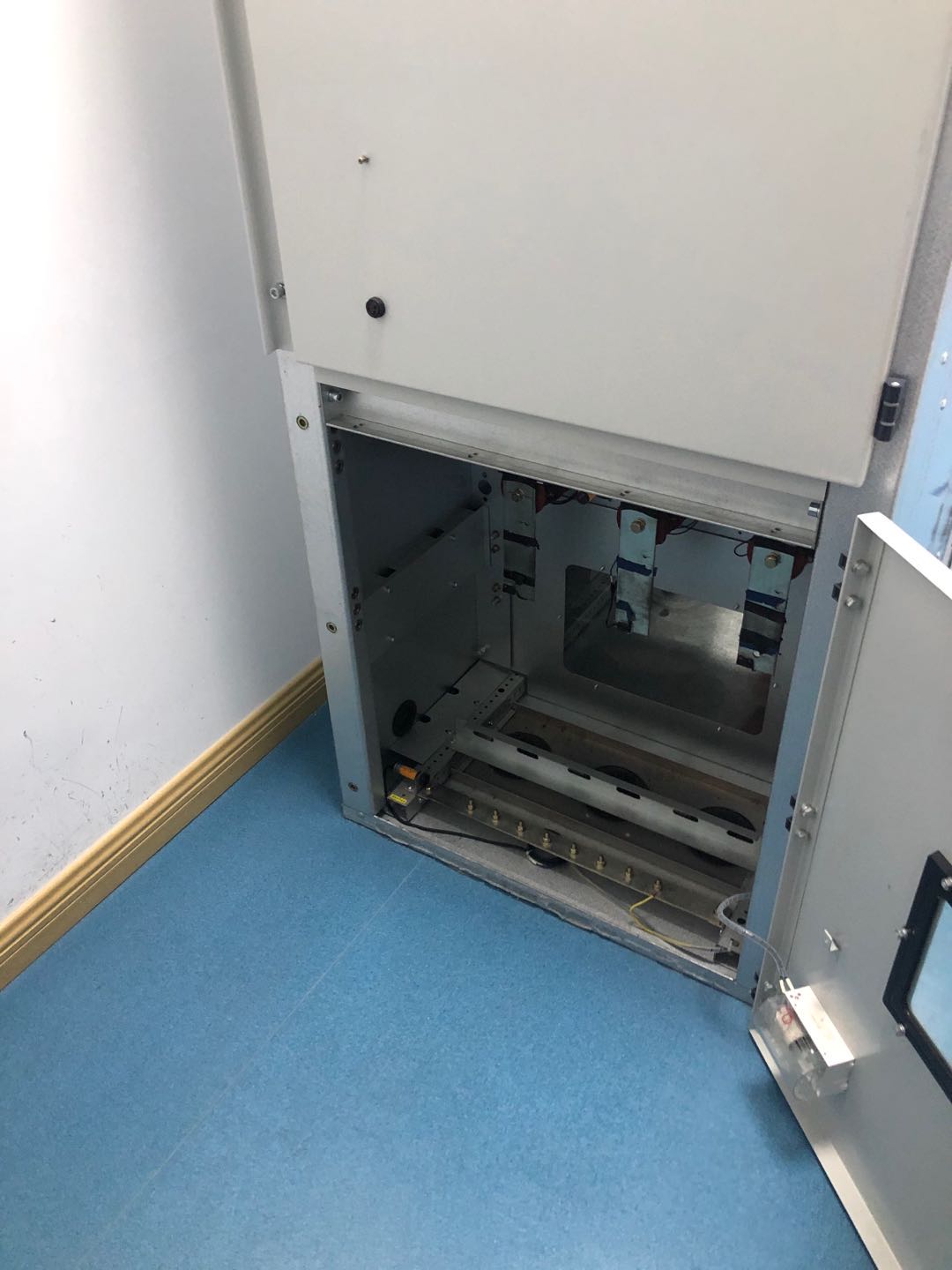

6-3，到电柜后面，打开电柜后面的柜门，在IPAD上点【确定】【3、打开10KV考核1#线开关柜电缆室柜门】

6-4

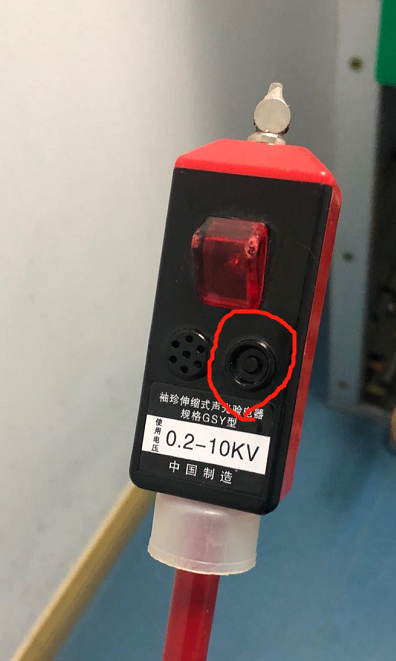

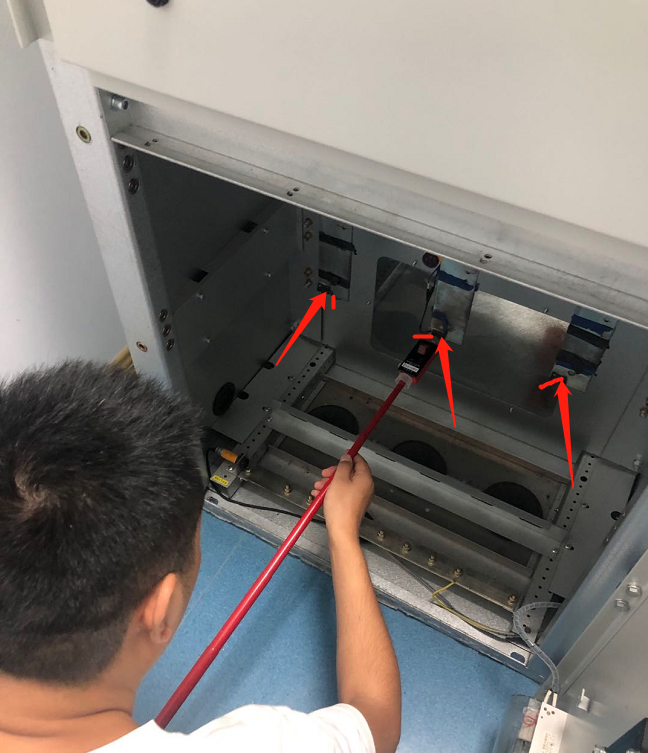

拿起验电器，验电【4、在10KV考核1#线手车131开关下桩头与电缆线接线处验明无电压，挂1#接地线1副】

感应点，碰6下左右，

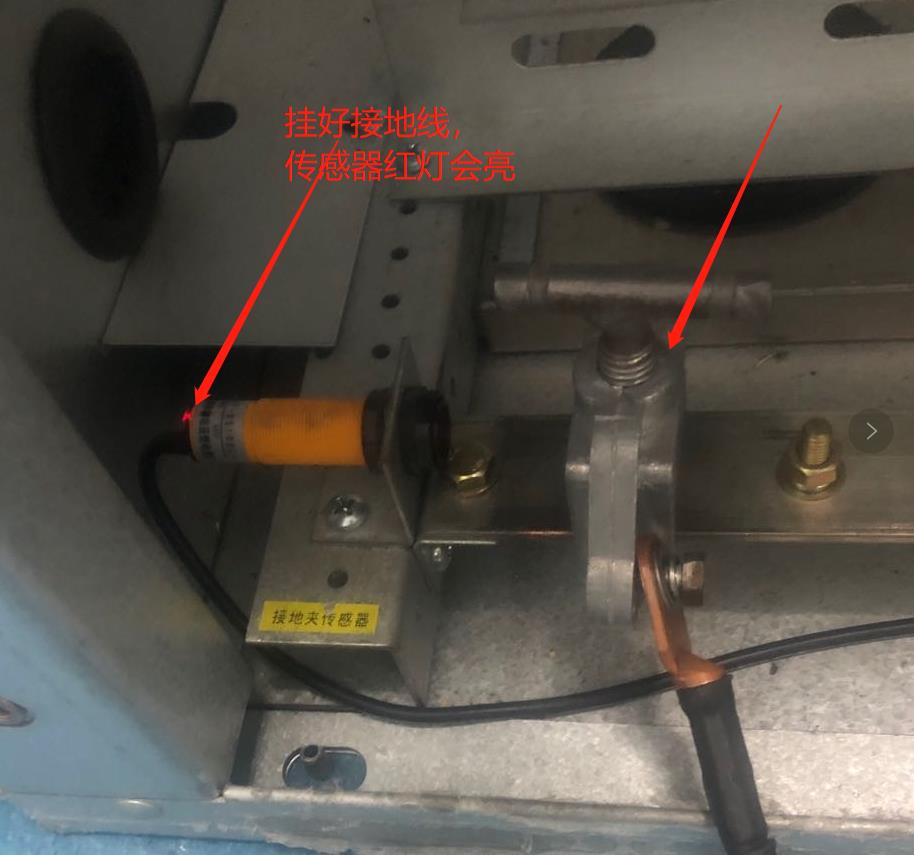

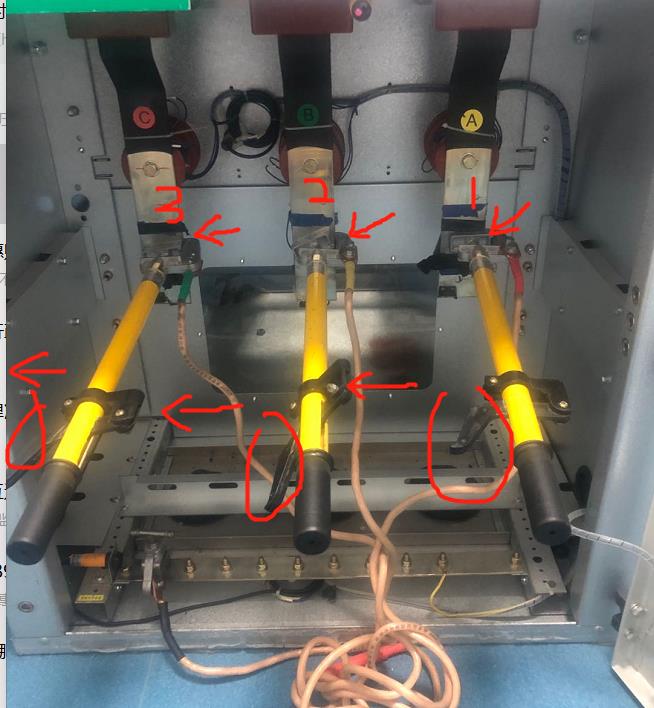

验完电后，挂接地线，

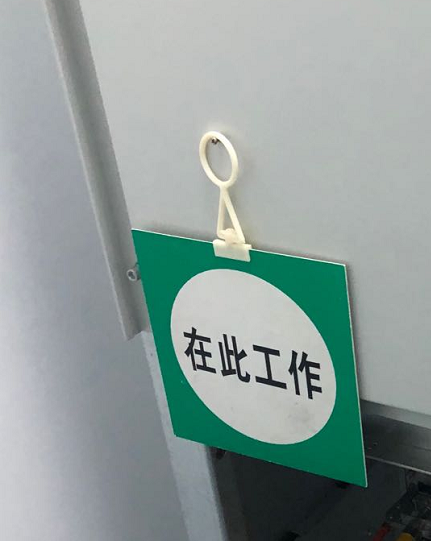

在后面挂【在此工作】牌

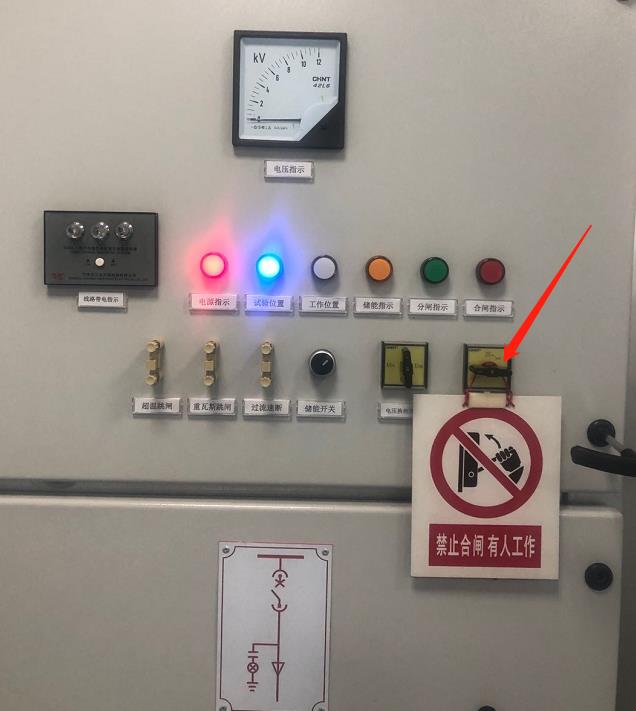

在前面挂【禁止合闸 有人工作】

最后点【交卷】
